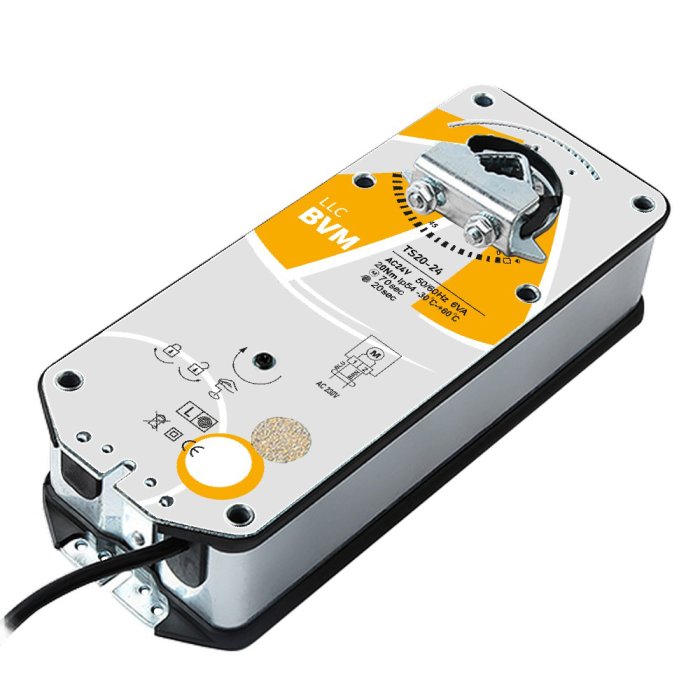

Электропривод TS20-24 с пружинным возвратом предназначен для управления малыми и средними воздушными заслонками в системах вентиляции и кондиционирования. Благодаря компактным размерам и гибкости настройки, он идеально подходит для монтажа в ограниченном пространстве.
Данная модель обеспечивает точное регулирование потока воздуха в соответствии с заданными параметрами. Универсальное крепление в виде скобы позволяет устанавливать привод как на круглую, так и на квадратную ось диаметром от 9 до 19 мм. Оснащение концевыми выключателями гарантирует передачу сигналов о крайних положениях заслонки в систему автоматики, что особенно важно при использовании в огнезадерживающих клапанах.
Степень защиты IP54 обеспечивает надежную работу оборудования в условиях повышенной влажности и запыленности. Все приводы проходят обязательные испытания и имеют необходимые сертификаты соответствия.
Основные характеристики:
- Крутящий момент: 20 Н·м
- Рабочее напряжение: AC/DC 24 V
Комплектация:
- Ручка регулировки положения оси
- Кронштейн с крепежными винтами
- Ограничительный блок с винтами для настройки угла открытия
- Ключ для фиксации промежуточных положений
- Паспорт изделия
| Производитель | BVM |
| Тип | Электропривод |
| Тип привода | Пружинный возврат |
| Наличее вспомогательных выключателей | нет |
| Крутящий момент | 20 Нм |
| Размер оси заслонки | Max 12×12 |
| Рабочее напряжение | AC/DC24V |
| Частота | 50...60Гц |
| Потребляемая мощность (вращение/удержание) | 5.0/3.0 Вт |
| Управляющий сигнал | 2-х позиционный |
| Угол поворота | Макс. 95° |
| Время возврата пружины | < 25 сек |
| Время поворота двигателя | < 100 сек |
| Уровень шума | max 45dB (двигатель), max 62dB (возврат пружины) |
| Степень пыле- и влагозащиты | IP 54 |
| Рабочая температура | -20°…+50° С |
| Температура хранения | -40°…+70°С |
| Влажность | 5%…95% без конденсата |
| Соединительный кабель | 1 м |
| Гарантийный срок | 5 лет / 70000 циклов |
| Вес | 2.6 кг |
| Площадь заслонки | 1.5 м² |
