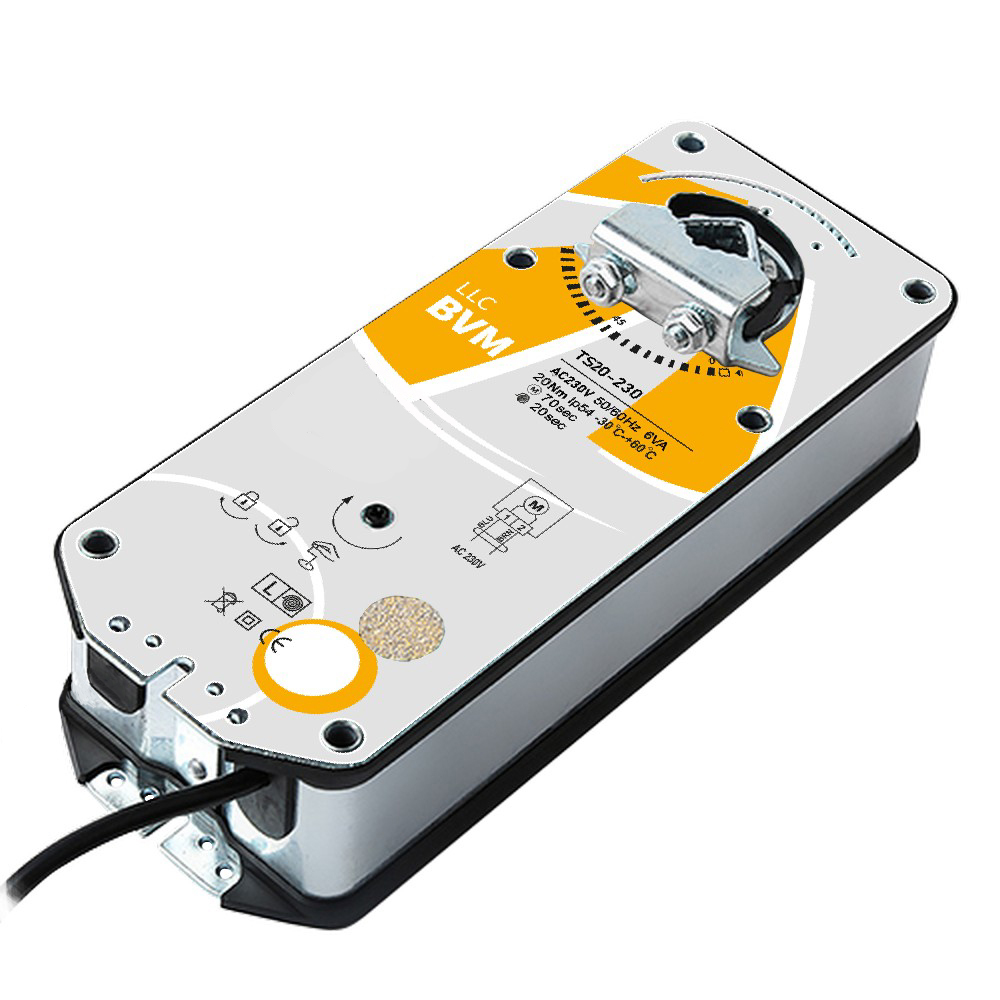

TS20-230 привод заслонки с пружинным возвратом специально разработан для малых и средних конечных воздушных заслонок и блоков управления системой подачи воздуха. Он часто используется в местах с ограниченным пространством
из-за его небольшого размера и гибкости управления.
Электропривод воздушной заслонки предназначен для автоматического регулирования потоков воздуха в системах вентиляции и кондиционирования. Устройство обеспечивает точное управление положением заслонки в соответствии с заданными параметрами, что позволяет адаптировать систему под конкретные требования.
Особенно актуальна установка электропривода в случаях, когда заслонка расположена в труднодоступном участке воздуховода. Мы предлагаем различные модели приводов, в зависимости от задач, которые требуется решить с помощью клапана. В ассортименте представлены устройства с возвратной пружиной, а также модификации с функцией плавного регулирования.
Привод оснащён универсальным креплением в виде скобы, которая подходит для круглой и квадратной оси диаметром от 9 до 19 мм. Концевые выключатели подают сигнал автоматике о крайних положениях заслонки, что особенно важно для огнезадерживающих клапанов. Степень защиты IP54 обеспечивает надёжную работу оборудования в условиях повышенной влажности и запылённости.
Все электроприводы проходят обязательные испытания и имеют необходимые сертификаты соответствия. Качество продукции контролируется в соответствии с действующими нормативами.
Основные характеристики:
- Крутящий момент: 20 Н·м
- Рабочее напряжение: AC230V
Комплектация:
- Ручка взвода для изменения положения оси;
- Кронштейн и 2 винта для крепления привода;
- Ограничительный блок и 2 винта для установки угла открытия/закрытия;
- Ключ для фиксации оси в промежуточном положении;
- Паспорт изделия.
| Производитель | BVM |
| Тип | Электропривод |
| Тип привода | Пружинный возврат |
| Наличее вспомогательных выключателей | нет |
| Крутящий момент | 20 Нм |
| Размер оси заслонки | ○12…18мм □10х10...16х16мм |
| Напряжение питания | AC 230B |
| Частота | 50...60Гц |
| Потребляемая мощность (вращение/удержание) | 6.0/4.0 Вт |
| Управляющий сигнал | 2-х позиционный |
| Угол поворота/макс | −5...90/95° |
| Время поворота (пружина) | ≤ 25 сек |
| Время поворота (двигатель) | ≤ 130 сек |
| Уровень шума | ≤ 45 дБ (двигатель), ≤ 62 дБ (возврат пружины) |
| Степень пыле- и влагозащиты | IP 54 |
| Температура эксплуатации | -30...+50°С |
| Температура хранения | -40...+70°С |
| Влажность | 5...95% без конденсации |
| Соединительный кабель | 1 м |
| Гарантийный срок | 5 лет / 70000 циклов |
| Вес | 2.6 кг |
| Рекомендуемая площадь заслонки | 4 м² |
| Материал корпуса | Металл |
