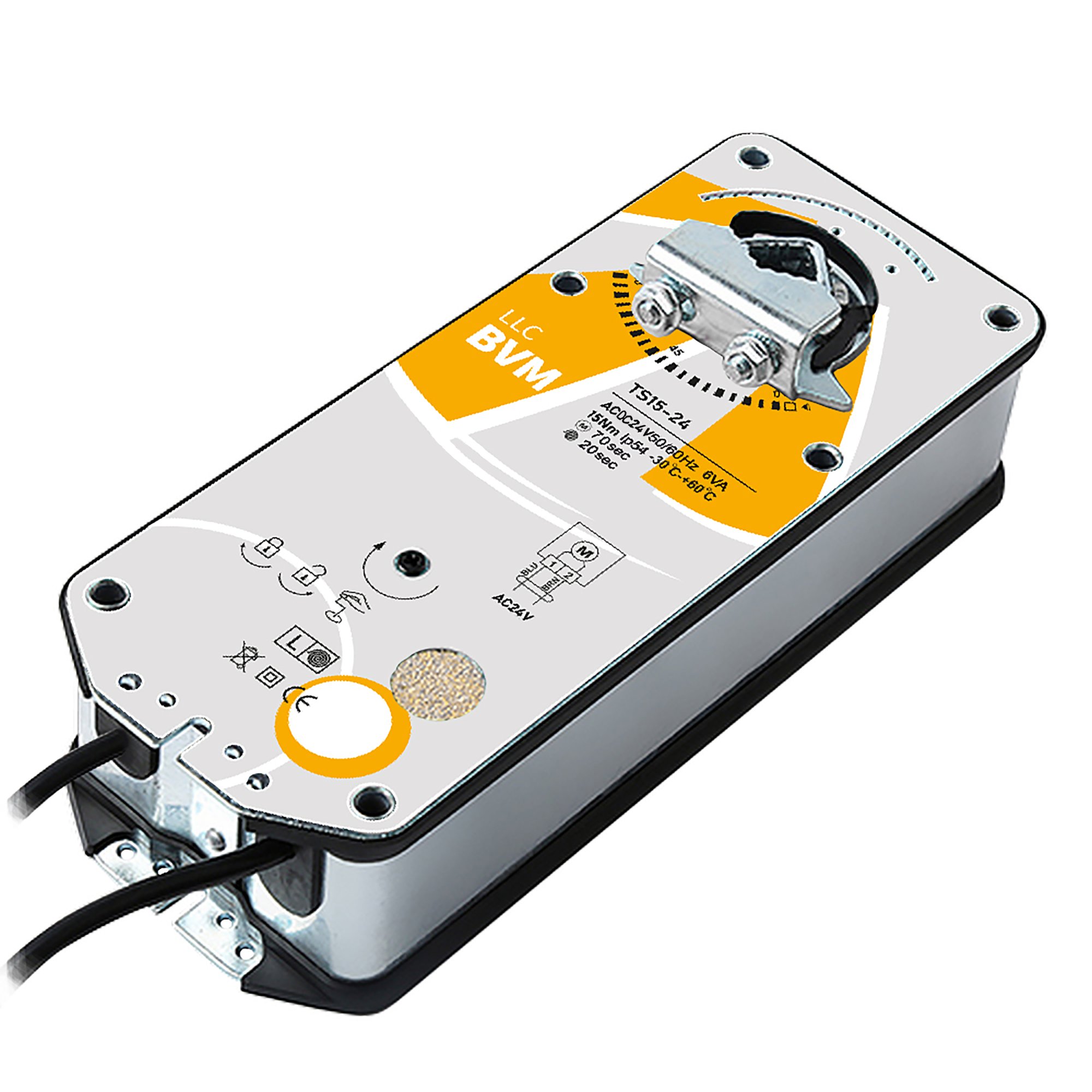

TS15-24 привод заслонки с пружинным возвратом специально разработан для малых и средних конечных воздушных заслонок и блоков управления системой подачи воздуха. Он часто используется в местах с ограниченным пространством
из-за его небольшого размера и гибкости управления.
Электропривод предназначен для точного управления воздушными потоками в системах вентиляции и кондиционирования, автоматически регулируя положение заслонки в соответствии с заданными параметрами.
Установка электропривода становится особенно актуальной, когда регулирующий клапан расположен в труднодоступном месте воздуховода.
Ключевые особенности:
- Универсальность: Крепление-скоба подходит для осей как круглого, так и квадратного сечения (диапазон от 9 до 19 мм).
- Контроль положения: Оснащен концевыми выключателями, которые передают сигнал системе автоматики о достижении крайних положений заслонки (например, в огнезадерживающем клапане).
- Надежность: Степень защиты IP54 гарантирует устойчивую работу в условиях повышенной влажности и запыленности.
- Опции под задачи: В ассортименте представлены модели с возвратной пружиной и для плавного регулирования.
Технические характеристики:
- Крутящий момент: 15 Нм
- Рабочее напряжение: AC/DC 24V
Комплектация:
В поставку входит все необходимое для монтажа и настройки: ручка взвода, крепежный кронштейн с винтами, ограничительный блок для настройки угла открытия, ключ для фиксации промежуточных положений и паспорт изделия.
Гарантия качества:
Вся продукция компании «БВМ» проходит обязательные испытания и имеет необходимые сертификаты и декларации соответствия, что строго контролируется в соответствии с нормативными требованиями.
| Производитель | BVM |
| Тип | Электропривод |
| Тип привода | Пружинный возврат |
| Крутящий момент | 15 Нм |
| Размер оси заслонки | Max 12×12 |
| Рабочее напряжение | AC/DC24V |
| Частота | 50...60Гц |
| Потребляемая мощность (вращение/удержание) | 5.0/3.0 Вт |
| Управляющий сигнал | 2-х позиционный |
| Угол поворота | Макс. 95° |
| Время возврата пружины | < 25 сек |
| Время поворота двигателя | < 100 сек |
| Уровень шума | max 45dB (двигатель), max 62dB (возврат пружины) |
| Степень пыле- и влагозащиты | IP 54 |
| Рабочая температура | -20°…+50° С |
| Температура хранения | -40°…+70°С |
| Влажность | 5%…95% без конденсата |
| Соединительный кабель | 1 м |
| Гарантийный срок | 5 лет / 70000 циклов |
| Вес | 2.6 кг |
| Площадь заслонки | 1.5 м² |
