Данный датчик оснащен высокоточным сенсором и цифровой схемой, и представляет собой преобразователь для контроля перепада давления с удобной установкой, простой эксплуатацией и низкой стоимостью. Он специально разработан для точного измерения дифференциального давления в системах вентиляции и кондиционирования воздуха, системах «чистых помещений» и т.д.

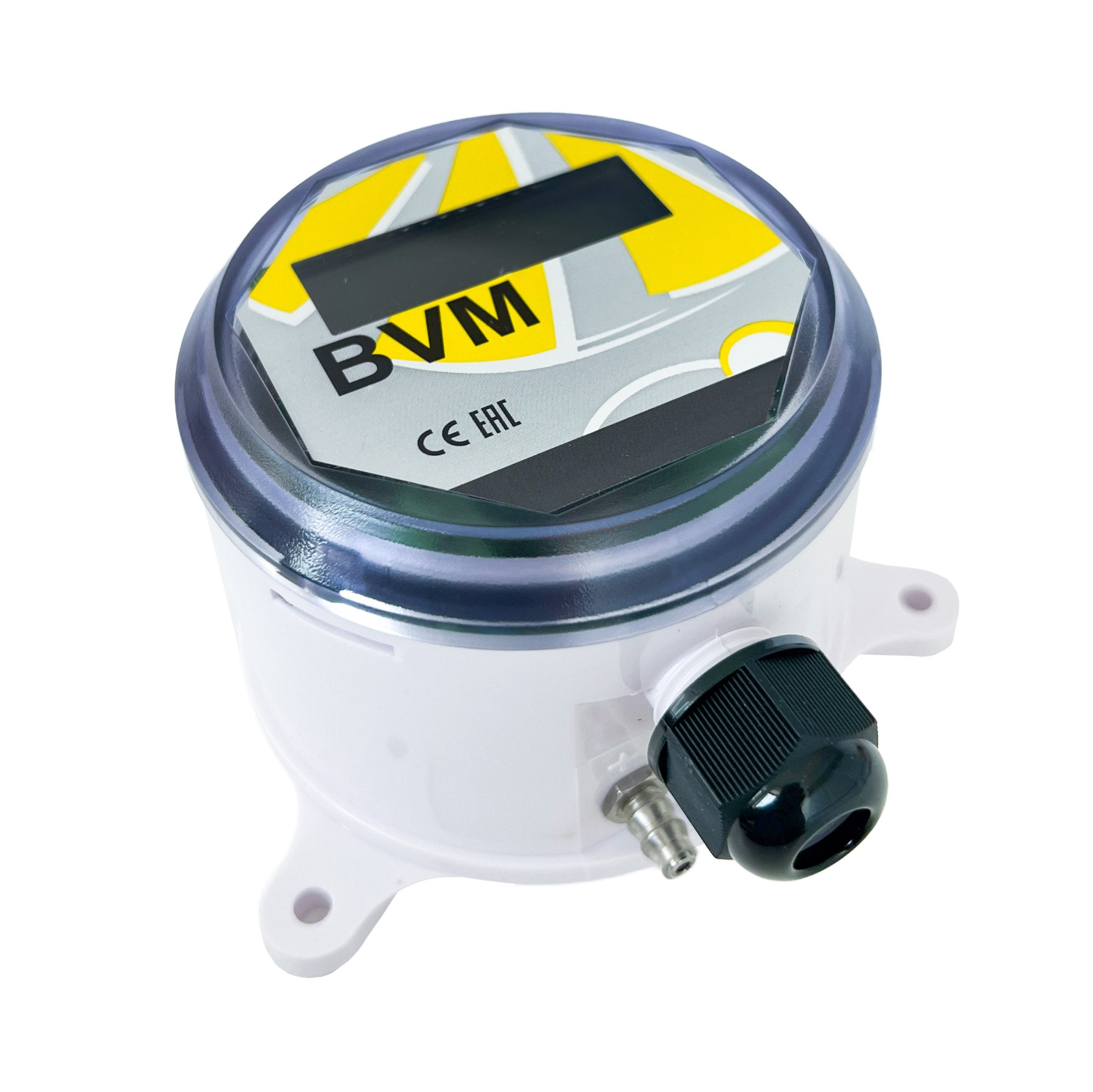

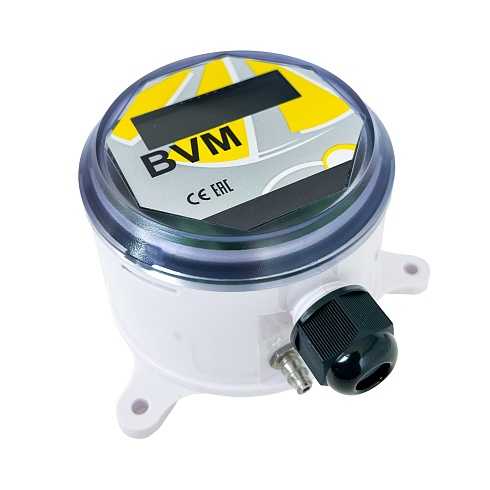

Реле дифференциального давления ПДВ-АМД-2 предназначено для измерения перепада давления неагрессивных газов в системах вентиляции, кондиционирования воздуха и других системах различного назначения.
Устройство выполнено в пыле- и брызгозащищённом корпусе из стойких к внешним воздействиям полимеров ABS и PC. Отличается простой конструкцией и высокой точностью измерений. Для питания используется постоянный или переменный ток напряжением 24 В с допустимым отклонением ±20 %. Монтаж устройства возможен в существующие системы вентиляции и кондиционирования. Инструкция по установке входит в комплект поставки. Монтажный комплект приобретается отдельно: Монтажный комплект для реле перепада давления.
| Тип | Преобразователь дифференциального давления с дисплеем |
| Температура эксплуатации | -20 ℃ +80℃, 0% RH-90% RH(без конденсации) |
| Температура хранения | -40℃ +80℃ |
| Гарантийный срок | 1 год |
| Рекомендуемая площадь заслонки | 0.7 м2 |
| Максимальное рабочее давление | 10 кПа |
| Степень защиты | IP54 (с крышкой) |
| Выход | Аналоговые сигналы 4-20мА/0-10В(выборперемычкой). Цифровой сигнал: RS485 Modbus-RTU(выборперемычкой) |
| Точность срабатывания | ±1%FS при ≥125 Па; ±2%FS при ≤50 Па |
| Нагрузка | ≥500 Ом |
| Материал корпуса | ABS+PC (корпус), нержавеющая сталь (штуцеры) |
| Потребляемая мощность | ＜1 Вт |
| Дисплей | OLED |
| Питание | 24 В DС (12В...36В DС); 24В AC ± 20% |
