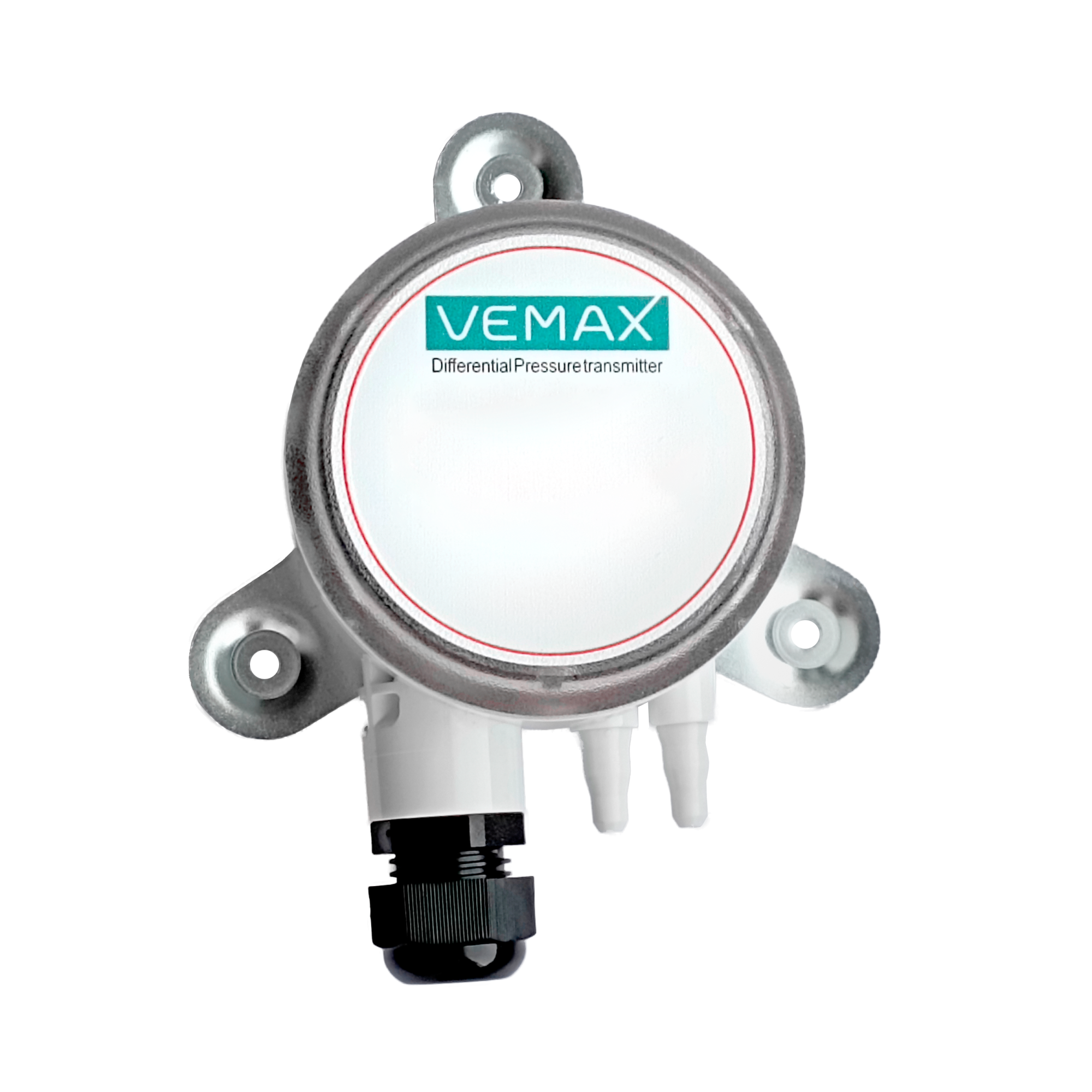

Преобразователь дифференциального давления газа ПДВ-А-2 использует передовые в мире датчики дифференциального давления в качестве основных компонентов и имеет превосходные характеристики. Широкий диапазон измерения, небольшой дрейф и хорошая долговременная стабильность делают его предпочтительным выбором для OEM- производителей.
Преобразователь дифференциального давления сочетает в себе стабильность и универсальность оригинального преобразователя серии MS2 Magnesense II для использования в системах управления зданиями. MSX упрощает процесс настройки и позволяет получить желаемую конфигурацию, сокращая время настройки изделия. Диапазоны давления доступны в Па, мм вод. ст. и в дюймах вод. ст. Все диапазоны давления могут быть настроены в однонаправленном или двунаправленном режиме, что обеспечивает в общей сложности 32 диапазона. Преобразователь MSX может обеспечивать линейный выходной сигнал давления или линейной скорости с извлечением квадратного корня из преобразователя. Введены дополнительные параметры для расширения возможностей вычисления квадратного корня при расчете расхода. Для проверки выходных сигналов управления и оборудования можно использовать два выходных сигнала: напряжение или токовый.
| Тип | Преобразователь дифференциального давления |
| Температура эксплуатации | -20℃～+70℃ |
| Температура хранения | -40℃～+80℃ |
| Гарантийный срок | 1 год |
| Вес | 230 г |
| Время отклика | мгновенное (по умолчанию) или 3 с (по выбору) |
| Диаметр входа/выхода | резьба 1/2 NPS |
| Рабочий ток, А | 21 мА (не более) |
| Диапазон измеряемых давлений | 0-125Па, 0-1000Па, 0-10000Па |
| Степень защиты | IP66 |
| Выход | 4–20 мА (2-проводное подключение); 0–10 В или 0–5 В (3-проводное подключение) |
| Тип подключения | 2-х или 3-х проводное |
| Резистор (сопротивление) | при токовом выходе (4–20 мА) — 0…1250 Ом (не более), при выходе напряжения — не менее 1 кОм |
| Точность срабатывания | ±1% от полной шкалы |
| Стабильность | ±1% от полной шкалы/год |
| Материал корпуса | PC+ABS |
| Среда использования | воздух и негорючие совместимые газы |
| Питание | Требования к питанию (2-х проводное): 10…36 В DC Требования к питанию (3-х проводное): 17…36 В DC или 21,6…33 В AC |
| Присоединение | 4-проводное подключение съёмная клеммная колодка европейского стандарта для AVVG от 16 до 20 |
